BRICO Instalar faros Full LED con DLA desde halógenos

JaLbErT2189

JaLbErT2189

Tiguanero Experto
Ubicación
Murcia
Motor MK2
2.0 TDI 115 CV
Versión MK2
Edition
Color MK2
Negro Profundo efecto perla
Es un brico muy muy resumido por la complejidad del mismo, me ha llevado muchas pruebas y es por eso que este brico será más orientativo que instrucciones precisas a seguir. Yo me ayudé algo de este vídeo para hacerme una pequeña idea de la instalación

Recomiendo, para quien quiera aventurarse, hacer toda la instalación sin desmontar nada del coche para comprobar que todo funciona, y una vez comprobado, empezar el desmontaje e instalación.

Mi especial agradecimiento a @Rbb, @Handyman y a VAGREQUIPMENT


MATERIAL NECESARIO
Faros DLA: 5NA941081A y 5NA941082A
Módulo 4B (debe estar parametrizada para TIGUAN): 3Q0907338
Cableado: AliExpress
Conectores 14 pines faros: desgüace
Sensor de nivel: 5Q0512521G
BCM High: 5Q0937084CG
2 fusibles de 40A

ESQUEMAS ELÉCTRICOS
Adjuntos al final del brico

CODIFICACIÓN
Adjunta al final de brico

BRICO
Modificar el cableado original de los faros halógenos según el esquema eléctrico, dejarlo lo más curioso posible y bien aislado con cinta de tela aislante.

Es necesario pasar al interior del habitáculo varios cables. Para ello hay que quitar la batería y localizar por donde pasan todos los cables, hacer un pequeño agujero (aviso que la goma está muy dura) y pasar los cables necesarios, conectándolos a la caja de fusibles y al módulo 4B.

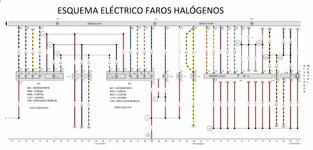

ESQUEMA ELÉCTRICO HALÓGENO.jpg

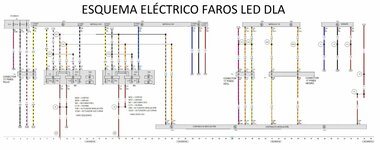

ESQUEMA ELÉCTRICO LED.jpg

Un esquema más sencillo de entender
esquema PAINT LED DLA.jpg

Desmontar los faros halógenos (ver BRICO) e instalar los nuevos faros DLA.

Instalar en cualquier hueco del interior del coche el módulo 4B.

Cambiar la BCM Medium por la BCM High para poder conectar el sensor de nivel. Al hacer el cambio, con ODIS Ingeniero o el concesionario, se debe quitar la protección de componentes y parametrizar la unidad para Tiguan.

Pongo un vídeo de 1 hora donde cambian los faros a un Golf 7 para mayor ayuda. El procedimiento es el mismo para el Tiguan:



Adjuntos

Última edición por un moderador:
Eres un fenómeno, un grande, un máquina y sobre todo muy generoso por compartir tus experiencias y trabajo con nosotros.
Un brico que no es moco de pavo y por el que cualquier espabilado te cobra un ojo de la cara por hacerlo.
Ha sido un placer echarte una mano con mis escasos conocimientos creo que ha sido más apoyo psicológico que otra cosa :laugh::roflmao::roflmao:
Si no es por Vagreequipment nos cuesta la salud, gracias por vuestro apoyo desinteresado y por dedicarnos un tiempo que no está pagado (porque no habéis querido cobrar nada, gracias :p).

Tenemos pendiente unas birras y una barbacoa :whistling:

Última edición:
Para esto sirven los foros para dar ayuda y si alguno necesita ayuda que la gente lo haga desinteresadamente,un aplauso por los colaboradores y por el gestor de la hazaña.Ahora para los demas todo sera coser y cantar.

@JaLbErT2189 podrías indicar el coste aproximado y el tiempo ... no el tiempo que te has tirado tu :coffee: sinó el que toca cuando sabes que tienes que hacer sin todos los problemas que se han ido resolviendo. ;)

La pareja de faros con las centralitas me costaron 650€.
El sensor de nivel unos 20€
La centralita 4B unos 40€
La BCM High otros 40-50€
El cableado unos 30€ en AliExpress, pero tuve que modificarlos un poco.

Calculo que se puede tardar unas 3-4 horas, dependiendo de lo manitas que uno sea y sabiendo desmontar el coche.

Enhorabuena por meterse en estos fregados y salir airoso :thumbsup:.

Una duda. Los faros son los del SPORT, ¿el editión lleva también la cámara en el retrovisor para que funcione el DLA?

Gracias.

Si, son los faros del Sport. El Edition ya viene con la cámara del parabrisas de fábrica, por lo que el DLA es codificación.

Buenas noches, yo acabo de comprar la Tiguan Comfortline acá en Mexico, viene con faros de Halógeno con luz led de día y error mío compre los faros de la RLine sin preguntar primero quien me los pudiera poner, están por mandarme el cableado con el arnés, mi pregunta es si es posible ponerloselos? Si es así como te fue con la codificación? Te la hicieron en la agencia?

Hola.

Como has visto en el brico, es posible hacer el cambio y la codificación la hice yo, es muy sencilla.

FabianCar80 dijo:
Buenas noches, yo acabo de comprar la Tiguan Comfortline acá en Mexico, viene con faros de Halógeno con luz led de día y error mío compre los faros de la RLine sin preguntar primero quien me los pudiera poner, están por mandarme el cableado con el arnés, mi pregunta es si es posible ponerloselos? Si es así como te fue con la codificación? Te la hicieron en la agencia?
Click para expandir ...
Fabian, estoy en el mismo proceso que tu.... me están armando un arnes en puebla, yo estoy en cdmx… tu como vas con los faros de led??

rogert dijo:
Fabian, estoy en el mismo proceso que tu.... me están armando un arnes en puebla, yo estoy en cdmx… tu como vas con los faros de led??
Click para expandir ...
Hola Rogert, esperenado el arnés para hacer la instalación, igual los espero de Puebla, encontré a dos personas que lo van a intentar espero que si se pueda, me preocupa la codificación al final.

JaLbErT2189 dijo:
Hola.
Como has visto en el brico, es posible hacer el cambio y la codificación la hice yo, es muy sencilla.
Click para expandir ...

Buenas Tinguaro,
tendrás la codificación o puedes conseguirla para el Golf 7.5 ??
he cambiado los faros y estoy que me vuelvo loco..
gracias

Energy22 dijo:
Buenas Tinguaro,
tendrás la codificación o puedes conseguirla para el Golf 7.5 ??
he cambiado los faros y estoy que me vuelvo loco..
gracias
Click para expandir ...
Hola.

La codificación debe ser la misma o muy parecida, aunque seguramente cambien los Leuchte.
Lo que yo hice en el Tiguan fue conseguir copia de otro Tiguan con los faros y comparar con mi coche, te recomiendo que hagas lo mismo, pero más importante es que el módulo 4B esté parametrizado para el Golf 7.5

OK,
Muchas gracias por tu respuesta,
ya conseguí uno y no va, tengo que llevar a parametrizar la 4B , aunque aún me queda la 2ª parte que es cambiar la BCM, M+, tiene los pines para el sensor y esta de camino.

Jal una pregunta, no te salía mas barato comprar el coche con los extras que le estas metiendo? Lo digo porque cuando acabes de meterle cosas no lo vas a reconocer!!!
Eres un puto crack!!!

Energy22 dijo:
OK,
Muchas gracias por tu respuesta,
ya conseguí uno y no va, tengo que llevar a parametrizar la 4B , aunque aún me queda la 2ª parte que es cambiar la BCM, M+, tiene los pines para el sensor y esta de camino.
Click para expandir ...
Ya nos vas contando la evolución.

Oisco75 dijo:
Jal una pregunta, no te salía mas barato comprar el coche con los extras que le estas metiendo? Lo digo porque cuando acabes de meterle cosas no lo vas a reconocer!!!
Eres un puto crack!!!
Click para expandir ...
Cuando termine de meterle cosas lo vendo y a por el siguiente :roflmao::roflmao:

Última edición por un moderador:
