Testigo luz de cruce en cuadro de instrumentos

Tema en 'Electricidad y Electrónica MK1' iniciado por Pequenio, 15 Jul 2013.

  1. Pequenio

    Pequenio Tiguanero Experto

    Ubicación:
    Madrid City
    Sí tienes faros halógenos hay posibilidad por VAG-COM pero aún no he encontrado la solución para activar el chivato con los bi-xenon

    A soble le gusta esto.
  2. alberto garcia

    alberto garcia Tiguanero Activo

    Ubicación:
    Toledo
    Motor MK1:
    2.0 TDI 110 CV
    Versión MK1:
    T1
    Color MK1:
    Blanco Candy/Puro
    yo tengo halogenos, como se puede activar?

  3. Pequenio

    Pequenio Tiguanero Experto

    Ubicación:
    Madrid City

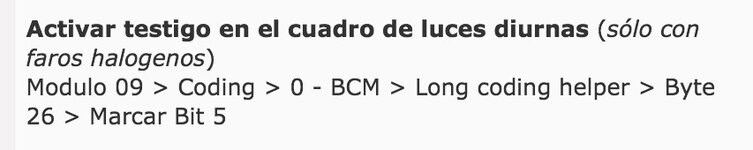

    No lo he probado en ningún tiguan, pero para el golf MKVI se codifica así: (información procedente del ClubVwGolf)

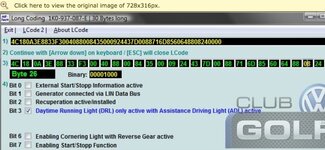

    En el ejemplo del byte 26 de arriba, que no tiene visible el bit 4 y 5, habría que codificar directamente sobre el "binary" teniendo en cuenta que el código que se muestra es la representación de los bit, teniendo valor 0 los bit desactivados y 1 los activados.
    Además hay que empezar a contar desde el cero (0-1-2-3- etc) y de derecha a izquierda. Es decir, sobre el ejemplo en cuestión, para activar el
    Bit 5, deberíamos cambiar el código 00001000 inicial (indica que el bit 3 esta activado) por el código 00101000 (ahora el bit 3 y 5 están activados)

    A soble y Uno de Quintana les gusta esto.
  4. Sleeper

    Sleeper Tiguanero Experto

    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro

    Shire, me gustaría mucho hacer algo parecido a lo que tu llevas, debido a que tengo muchos botones libres y no tengo indicador de luces encendidas, y gracias a la particularidad del tiguan que el cuadro se ilumina siempre, sea de dia o de noche, me es muy dificil coger la iluminación...

    con led "standard" a 12v, cogiendo posito y negativo del boton de al lado (en mi caso start-stop), ya tendria suficiente?

  5. Shire

    Shire
    Moderador
    Miembro del equipo

    Ubicación:
    Barcelona
    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Country 4Motion DSG
    Color MK1:
    Blanco Candy/Puro
    Si claro, si conectas un led preparado para 12 vdc, lo conectas a la luz roja del boton start stop, se te encendera solamente con las luces, en principio no veo problema.

    A molievolution le gusta esto.
  6. Adam

    Adam Tiguanero Experto

    Ubicación:
    Madrid
    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro
    No estoy seguro, corregirme pero si lo conectamos del boton start stop cuando lo desactivamos (color amarillo) ya no encenderia cuado saltaran las luces de cruze.

    A Sleeper le gusta esto.
  7. Sleeper

    Sleeper Tiguanero Experto

    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro
    antes esta en el coche mirando la situación... y creo que mejor ponerlo en el botón del ESP

  8. Pequenio

    Pequenio Tiguanero Experto

    Ubicación:
    Madrid City
    Y si pruebas con el mechero que esta ahí al lado?

    Pd: verás como venga Amd y se entere que estamos desviando el hilo :p

    A Sleeper le gusta esto.
  9. Sleeper

    Sleeper Tiguanero Experto

    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro
    yo no estoy desviando el tema (creo y espero), como ya han hablado de estos testigos por aqui... no obstante, buscaré más información por el foro...

    A Pequenio le gusta esto.
  10. Amd

    Amd Tiguanero Experto

    Ubicación:
    Asturias
    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    +Motion 4Motion
    Color MK1:
    Blanco Candy/Puro
    Buuuuuuuuu, susto o muerte....jeje.... tampoco soy tan malo... de momento no estais desviando mucho el hilo del tema, estais hablando de donde colocar un testigo de luz de cruce, todo ok.... peeeero...........os.........estoy.........vigilandoooooo........jajaja...

    A Pequenio le gusta esto.
  11. Sleeper

    Sleeper Tiguanero Experto

    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro
    Hoy me pondré en serio con el tema, lo que no se que poner... si un led "rojo" para seguir la tónica del interior, o uno verde como debería de ser el de "luces on"...

    seguramente pondré uno rojo de alta luminosidad que me ilumine un poco el interior :D igual que llevamos los del techo.

    por otro lado, shire... que led's pusiste tu? son "perfectos"

    sabéis si hay mucho espacio detrás de la botonera?

  12. Unburgales

    Unburgales Tiguanero Novato

    Ubicación:
    Burgos
    Una opción. Empujas la palanca de luces largas hacia delante, y si se queda en dicha posición, es que van las cortas encendidas.
    Si vuelve a su posición inicial, es que no están encendidas.
    No es mucho, pero ayuda.

    A molievolution le gusta esto.
  13. Sleeper

    Sleeper Tiguanero Experto

    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro
    No entiendo, por que si están las luces apagadas; se queda también en esa posición.

  14. Osagui

    Osagui Tiguanero Activo

    Una pregunta tonta, tras codificar correctamente, no me aparece ningún testigo nuevo en el cuadro, es necesario hacer algo más? (Ajustes fabrica en FIS, o alguna otra cosa que vete tú a saber)

  15. Sleeper

    Sleeper Tiguanero Experto

    Motor MK1:
    2.0 TDI 140 CV
    Versión MK1:
    Advance
    Color MK1:
    Blanco Candy/Puro
    ese coding no funciona en el tiguan, es del golf

    A molievolution le gusta esto.
  16. Osagui

    Osagui Tiguanero Activo

    Sleeper, no lo he intentado en un Tiguan sino enun Passat, pero tampoco va.

  17. Pequenio

    Pequenio Tiguanero Experto

    Ubicación:
    Madrid City
    Exacto, en el tiguan no conseguí encenderlo

  18. Osagui

    Osagui Tiguanero Activo

    Cáchis!!!
