    Bueno, pues ya está todo diseñado. Estoy imprimiendo un prototipo para comprobar que las medidas son correctas. Si todo va bien subo los archivos STL y explico cómo tenéis que ajustarlos a la medida exacta de vuestros teléfonos.

    BASE TIGUAN CORTO

    2018-05-29 (8).png
    BASE TIGUAN ALLSPACE

    2018-05-29 (9).png BASE SIN NADA
    2018-05-29 (10).png MÓDULO DOCK PARA TELÉFONO (Escala Personalizada)

    2018-05-29 (11).png

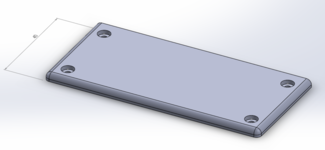

    TAPA SUPERIOR
    2018-05-29 (12).png

    molievolution, K Lin, Arkonero y 4 otros les gusta esto.
  3. Mondaka

    Mondaka Tiguanero Activo

    Ubicación:
    Valencia
    Motor MK2:
    1.4 TSI 150 CV
    Versión MK2:
    Sport
    Color MK2:
    Blanco Puro
    Eres un máquina compañero

    A molievolution le gusta esto.
  4. Niguan

    Niguan Tiguanero Activo

    Ubicación:
    Valencia
    Motor MK2:
    2.0 TDI 115 CV
    Versión MK2:
    Advance
    Color MK2:
    Gris Indy metalizado
    Amigo, cambio de prioridades. Diseña una tapa para el posavasos central del que han quitado la cortinilla en Advance y Edition y te llevas el post del foro. Gracias a tí ahora una impresora 3d es un futurible, y eso que hace años que quité la de papel

    A molievolution y Gui les gusta esto.
  5. Raulitoooo

    Raulitoooo Tiguanero Experto

    Ubicación:
    Andorra
    Motor MK1:
    2.0 TDI 184 CV
    Versión MK1:
    CityScape
    Color MK1:
    Gris Pimienta metalizado
    Muevo el hilo a la sección de BRICOS!! :thumbsup: :thumbsup: :thumbsup:

    A molievolution y Arkonero les gusta esto.
  6. ACG-BCN

    ACG-BCN Tiguanero Experto

    Ubicación:
    Barcelona
    Motor MK2:
    2.0 TDI 150 CV DSG7
    Versión MK2:
    Sport
    Color MK2:
    Plata Tungsteno metalizado
    Nos tienes a todos en la palma de la mano y haciendo cola
    Para cuando la patente...
    Menudo maquina estas hecho:thumbsup:

    A molievolution le gusta esto.
  7. Ethereus

    Ethereus Tiguanero Activo

    Ubicación:
    Albacete
    Motor MK2:
    2.0 TDI 150 CV
    Versión MK2:
    Allspace Advance
    Imprimiendo prototipo del dock customizable. He estado liado y no he podido antes. En cuanto esté todo pongo fotos para ver cómo queda en el coche. IMG_20180605_173858_HDR.jpg

  8. Josan

    Josan Tiguanero Activo

    Ubicación:
    Madrid
    Motor MK2:
    2.0 TDI 150 CV DSG7
    Versión MK2:
    Sport
    Color MK2:
    Plata Tungsteno metalizado
    Creo que voy a pasar por Albacete a comer...

    A molievolution, joaquinCP328 y Ethereus les gusta esto.
  9. Sergio García

    Sergio García Tiguanero Experto

    Ubicación:
    Rivas Vaciamadrid
    Motor MK2:
    2.0 TDI 190 CV 4Motion DSG7
    Versión MK2:
    Sport
    Color MK2:
    Blanco Puro
    Eso parece un laboratorio ilegal de algo chungo . Jejeje

    A molievolution, joaquinCP328 y Leucos les gusta esto.
  10. Ethereus

    Ethereus Tiguanero Activo

    Ubicación:
    Albacete
    Motor MK2:
    2.0 TDI 150 CV
    Versión MK2:
    Allspace Advance
    Ahí vamos!!
    IMG_20180606_002141_HDR.jpg IMG_20180606_002121_HDR.jpg IMG-20180606-WA0017.jpg

  11. ACG-BCN

    ACG-BCN Tiguanero Experto

    Ubicación:
    Barcelona
    Motor MK2:
    2.0 TDI 150 CV DSG7
    Versión MK2:
    Sport
    Color MK2:
    Plata Tungsteno metalizado
    Jajaja, la proxima quedada tiguanera en Albacete:roflmao::roflmao::roflmao:

    A molievolution y Josan les gusta esto.
  12. Ethereus

    Ethereus Tiguanero Activo

    Ubicación:
    Albacete
    Motor MK2:
    2.0 TDI 150 CV
    Versión MK2:
    Allspace Advance

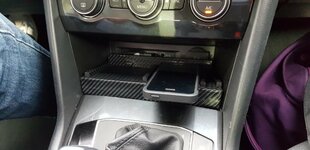

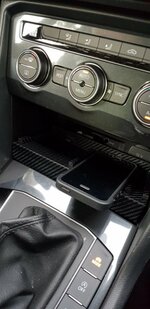

    Ya está probado. Hoy he escuchado un podcast con android auto yendo al trabajo. Eso sí, creo que me haré otro en plástico negro, mejor que gris. La cola caliente negra será más discreta también.
