Segunda luz en el maletero. Instalación

Tema en 'Bricos MK2' iniciado por Albertolb, 3 Oct 2018.

  1. Albertolb

    Albertolb Tiguanero Experto

    Ubicación:
    Villarreal (Castellón)
    Motor MK2:
    1.4 TSI 125 CV
    Versión MK2:
    Edition
    Color MK2:
    Plata Tungsteno metalizado
    Hola. Tras realizar el montaje con el experto @elviru . Y por la falta de tiempo del compañero procedo yo a hacer el brico.

    85588E62-9480-4F3B-A997-DF06B27A1145.jpeg 34AA6EB4-3781-4786-8873-9D96A7625152.jpeg

    > Materiales que necesitamos comprar:

    - Dos unidades de plafon led, una para substituir la original halógena por led y otra para ponerla de duplicado en el otro lado:

    Mira lo que he encontrado en AliExpress
    1x LED maletero tronco luces 12 V para VW Caddy Eos Golf Jetta Passat CC Scirocco Sharan Tiguan touran Touareg T5 en Lámpara de señal de Coches y motos en AliExpress.com | Alibaba Group

    - Cable para altavoces unos 3 metros:

    Wire4U - Cable para altavoz (2 x 0,50 mm, 50 hilos de alambre en 10, 20, 50, 100 m) 10 m rojo/negro https://www.amazon.es/dp/B07BL29HLW/ref=cm_sw_r_cp_api_vTsTBbZFHW92T

    > Empezamos el brico:

    1º- Quitamos el plafón original del coche, haciendo palanca con algún objeto, a poder ser de plástico para no dañar el plástico del coche:


    2º- (A) Para el publico en general que no sepa soldar como me pasa a mi, cortamos el cable de origen, el de la foto anterior y hacemos un empalme para duplicar la toma con una regleta y así poder lanzar los tres metros de cable a la otra parte del maletero:


    (B) Para el que sepa soldar, se mantiene el cable original puesto en el nuevo plafon. Y se suelda en la parte de atrás dos cables que servirán de conexión para el segundo plafón:


    3º- Desmontamos los diferentes compartimentos del maletero para pasar el cable de un lado a otro. Pasamos el cable del plafon primero al suelo por la tela. A continuación por el suelo pegado a la pieza grande de plástico y una vez al otro lado, de nuevo subimos por la tela y tenemos que llegar hasta la zona de rejilla del lado izquierdo:

    2071EDBF-C37B-48BC-A002-6B7B9B96A14C.jpeg A3054C22-2233-4705-B8D0-BEC9CCF6A686.jpeg F7D010E3-35D3-4286-8EB3-D10D8B951888.jpeg

    Última edición: 4 Oct 2018
    JFG82, Leucos, tori y 2 otros les gusta esto.
  2. Albertolb

    Albertolb Tiguanero Experto

    Ubicación:
    Villarreal (Castellón)
    Motor MK2:
    1.4 TSI 125 CV
    Versión MK2:
    Edition
    Color MK2:
    Plata Tungsteno metalizado
    4º- Una vez el cable en la zona de la rejilla. Medimos el plafon para calcular cuanto trozo de la rejilla cortar. Se corta facil con unos alicates:

    F2B386FF-39CA-422C-B9F3-737BAAF5F15C.jpeg 566BB477-6DDE-44F0-A4EB-9E23036D9A29.jpeg

    5º- Adaptamos estos dos cabezales al cable para asi conectarlos al segundo plafón y que se beneficie de la conexión del primer plafón:

    53B8F362-409D-4087-9FBE-018423B165B9.jpeg 62E6BA47-095B-46C5-A6BD-1A15DE1E275D.jpeg CE371730-4D6C-4D78-968E-8E3D0CC495E3.jpeg

    6º- Comprobamos que todo funcione y tenga luz. Y ya introducimos definitivamente los dos plafones:

    69838F2D-49C5-4A05-B0EE-BCBDCC513AEB.jpeg 32EC158F-CB62-4C16-B1D2-46D7D78B69E5.jpeg F490E8D1-5E2E-4B6B-A5BC-14020B5C5F69.jpeg

    Y brico finalizado. Es una idea simple, que puede variarse según los conocimientos y la habilidad de cada uno. Lo he explicado lo mejor posible, con las pocas fotos que pudimos hacer. Si teneis alguna duda preguntad. Espero que os guste!!

    6352B7C0-AD11-4EB4-B6E6-FF193E525BB9.jpeg AA539E3C-AE08-4008-A752-2EFD19128046.jpeg

    Última edición: 3 Oct 2018
    mleonc, Skuts, K Lin y 10 otros les gusta esto.
  3. Scarr18

    Scarr18 Tiguanero Habitual

    Ubicación:
    Murcia
    Motor MK2:
    2.0 TDI 150 CV DSG 7
    Versión MK2:
    Sport
    Ya estoy haciendo lista de materiales. Jajaj

    A molievolution y Albertolb les gusta esto.
  4. Manux

    Manux Tiguanero Activo

    Motor MK2:
    2.0 TDI 150 CV
    Versión MK2:
    Connect
    Color MK2:
    Blanco Puro
    Increíble tío, no vivirás por tenerife no?jeje..me vendría genial!! A ver si me animo y lo hago... :(

    A molievolution y Albertolb les gusta esto.
  5. Sergio García

    Sergio García Tiguanero Experto

    Ubicación:
    Rivas Vaciamadrid
    Motor MK2:
    2.0 TDI 190 CV 4Motion DSG7
    Versión MK2:
    Sport
    Color MK2:
    Blanco Puro
    Buen brico. La Luz con un solo punto iluminado aun cambiando a led es escasísima. Debería venir con dos de serie! Gracias por el brico

    Última edición por un moderador: 4 Oct 2018
    A molievolution y Albertolb les gusta esto.
  6. Marcg80

    Marcg80 Tiguanero Activo

    Ubicación:
    Lleida
    Motor MK2:
    2.0 TDI 150 CV
    Versión MK2:
    Sport
    Color MK2:
    Blanco Puro
    Muy buen Brico!
    Gracias me lo apunto!

    A molievolution y Albertolb les gusta esto.
  7. elviru

    elviru Tiguanero Activo

    Ubicación:
    Faura (Valencia)
    Motor MK2:
    2.0 TDI 115 CV
    Versión MK2:
    Edition
    Color MK2:
    Blanco Puro
    que bien quedo :):):):)

    A Albertolb y JaLbErT2189 les gusta esto.
  8. Mondaka

    Mondaka Tiguanero Activo

    Ubicación:
    Valencia
    Motor MK2:
    1.4 TSI 150 CV
    Versión MK2:
    Sport
    Color MK2:
    Blanco Puro
    Gracias, ya tengo proximo brico para hacer

    A Albertolb le gusta esto.
  9. igomsa

    igomsa Tiguanero Activo

    Ubicación:
    Las Palmas de Gran Canaria
    Motor MK2:
    1.4 TSI 150 CV
    Versión MK2:
    Connect
    Color MK2:
    Blanco Puro
    Todo muy bien explicado! Lo único es que en el punto A.... ( Tengo nivel brico de despedida de soltero en un piscolabis, ni idea...) Como haces la conexión para alimentar el segundo plafón?

    Gracias!

    A Scarr18 y Albertolb les gusta esto.
  10. ACG-BCN

    ACG-BCN Tiguanero Experto

    Ubicación:
    Barcelona
    Motor MK2:
    2.0 TDI 150 CV DSG 7
    Versión MK2:
    Sport
    Color MK2:
    Plata Tungsteno metalizado
    Te ha quedado muy bien y muy práctico, Felicidades!!!

    A Albertolb le gusta esto.
  11. Albertolb

    Albertolb Tiguanero Experto

    Ubicación:
    Villarreal (Castellón)
    Motor MK2:
    1.4 TSI 125 CV
    Versión MK2:
    Edition
    Color MK2:
    Plata Tungsteno metalizado

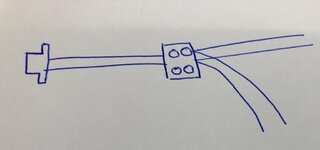

    Cortar el cable original y con una regleta empalmar el segundo cable:


    PD: Perdon por el dibujo cutre.

    Tonimol, Leucos, Pablo Corral y 2 otros les gusta esto.
  12. igomsa

    igomsa Tiguanero Activo

    Ubicación:
    Las Palmas de Gran Canaria
    Motor MK2:
    1.4 TSI 150 CV
    Versión MK2:
    Connect
    Color MK2:
    Blanco Puro
    Dibujo de diseño! ;) objetivo cumplido!

    A Albertolb y molievolution les gusta esto.
  13. Seavella

    Seavella Tiguanero Activo

    Ubicación:
    La Coruña
    Motor MK2:
    2.0 TSI 180 CV 4Motion DSG7
    Versión MK2:
    Sport
    Color MK2:
    Plata Tungsteno metalizado
    Un brico muy chulo.

    A Albertolb le gusta esto.
  14. JManu

    JManu Tiguanero Activo

    Ubicación:
    Madrid
    Motor MK2:
    2.0 TDI 150 CV DSG 7
    Versión MK2:
    Advance
    Color MK2:
    Azul Atlántico metalizado
    Muy bien explicado y buena idea.

    A Albertolb le gusta esto.
  15. Pablo Corral

    Pablo Corral Tiguanero Activo

    Ubicación:
    Pozuelo de Alarcón-Madrid
    Motor MK2:
    2.0 TDI 240 CV 4Motion DSG7
    Versión MK2:
    Sport
    Color MK2:
    Blanco Puro
    Pero didactico:thumbsup::thumbsup::thumbsup:

    A Leucos y Albertolb les gusta esto.
  16. Jesús91

    Jesús91 Tiguanero Novato

    Ubicación:
    Granada
    Motor MK2:
    2.0 TDI 150 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro
    Una tontería que me ha surgido con las fotos, por lo que veo tu maletero no es de doble fondo no? Como tienes la bandeja tan alta??
    Un saludo

  17. Albertolb

    Albertolb Tiguanero Experto

    Ubicación:
    Villarreal (Castellón)
    Motor MK2:
    1.4 TSI 125 CV
    Versión MK2:
    Edition
    Color MK2:
    Plata Tungsteno metalizado
  18. javibmw

    javibmw Tiguanero Habitual

    Motor MK2:
    2.0 TDI 150 CV DSG 7
    Versión MK2:
    Sport
    Color MK2:
    Gris Indy metalizado
    las luces que has comprado son canbus? por el tema de que no parpadeen

    A Albertolb le gusta esto.
  19. JaLbErT2189

    JaLbErT2189 Tiguanero Experto

    Ubicación:
    Murcia
    Motor MK2:
    2.0 TDI 115 CV
    Versión MK2:
    Edition
    Color MK2:
    Negro Profundo efecto perla
    Las del maletero van a su bola, no es necesario que sean canbus

    A Leucos y Albertolb les gusta esto.
  20. javibmw

    javibmw Tiguanero Habitual

    Motor MK2:
    2.0 TDI 150 CV DSG 7
    Versión MK2:
    Sport
    Color MK2:
    Gris Indy metalizado
    mejor dos luces o tira de led en el centro del maletero??, como tb he visto por aqui
