Instalación de un cargador USB

[kike]

Me estreno con los bricos.
Tiempo = 10 minutos
Herramientas = destornillador torx, destornillador plano pequeño

Se trata de cambiar la toma del mechero frontal (recordar que hay otra en el maletero y otra para dar servicio a los asientos de atrás) por un cargador doble. No es la primera vez que llevo a alguien en el coche que necesita cargar el movil y no hay tomas suficientes. En nuestro caso, podemos recurrir a la toma USB que puede hacer de cargador...pero...se acabo la musica (si no llevas tarjeta) o el App-conect.
Lo primero adquirimos el cargador
(Por ejemplo en... 12V Toma Enchufe Encendedor de Cigarrillo Mechero Adaptador Cargador 2 USB Coche )
Luego desmontamos la consola central siquiendo los pasos del pdf adjunto (es muy sencillo, son solo dos tornillos)
Una vez desmontada la consola central podemos acceder a la toma del mechero que desconectaremos (La verdad es que no he puesto fotos del proceso, pero es que es realmente sencillo) y desmontamos.

Acoplamos nuestro nuevo cargador, y conectamos los fastón con su correspondiente polaridad. En mi caso he tenido que sacar el negativo porque no se correspondía el paso del mechero con el del cargador.

El único problema que le veo, y que ya estoy en vias de solucionarlo (pondré fotos mas detalladas) es que pueda seleccionar si la tensión es fija (muy util cuando quieres dejar cargando) o bajo llave (asi no se te olvida nada enchufado)

Fotos del resultado...



[Sleeper]

Buen brico...

yo llevo uno de estos metidos... y para el caso es lo mismo

el mio queda completamente "arras" de salpicadero



[Santiago]

Buen brico...

yo llevo uno de estos metidos... y para el caso es lo mismo

el mio queda completamente "arras" de salpicadero

Sleep en, yo llevo uno pero sobresale demasiado, ¿podrías facilitarme l enlace donde adquiriste el,tuyo con doble usb?, gracias.



[Sleeper]

bufff, ni idea, creo que es de amazon... luego miro en el coche la marca



[Ocellmarkel]

Ost** que brico más bueno y fácil ,fácil como diria Carlos arguiñano ,jajajja me lo apunto para hacérselo a mi tiguan.



[Raulitoooo]

Buen brico, queda resultón, es práctico y queda integrado llegando a "parecer" de serie!!

No tendrás fotos del proceso o de antes de montar el aparatejo en cuestión?



[kike]

Buen brico, queda resultón, es práctico y queda integrado llegando a "parecer" de serie!!

No tendrás fotos del proceso o de antes de montar el aparatejo en cuestión?

tengo pensado cambiarle la alimentación para poder seleccionar permanente o bajo llave. En cuanto lo vuelva a desmontar, hago unas fotos curiosas con todo hecho.

Saludos



[Santiago]

Joé Kike, eres un fenómeno, ¡vaya envidia!, yo no creo que me atreva a esto....



[Jumariju]

Joder yo me quedó con las ganas porque eso de tocar la corriente , no me fio de mi.
El que ha puesto Sleeper se ve genial , si encuentra el enlace o algo será mi opcion



[Santiago]

Joder yo me quedó con las ganas porque eso de tocar la corriente , no me fio de mi.
El que ha puesto Sleeper se ve genial , si encuentra el enlace o algo será mi opcion

Estamos en la misma tesitura Jumariju... la corriente de lejos.



[Santiago]

Buen brico...

yo llevo uno de estos metidos... y para el caso es lo mismo

el mio queda completamente "arras" de salpicadero
Insistimos en que nos pases el enlace de compra o la marca del adaptador. Gracias salao

[/

tengo pensado cambiarle la alimentación para poder seleccionar permanente o bajo llave. En cuanto lo vuelva a desmontar, hago unas fotos curiosas con todo hecho.

Saludos

¿Y eses semeyes, asturianu?



[lufrajul]

tengo pensado cambiarle la alimentación para poder seleccionar permanente o bajo llave. En cuanto lo vuelva a desmontar, hago unas fotos curiosas con todo hecho.

Saludos

Hola kike, estoy muy interesado en este brico, sobre todo en el tema de dejarlo con corriente permanentemente!!
Por favor cuéntanos como solucionas el tema de la corriente, ya que necesito justamente eso..

saludos y gracias!!



[Raulitoooo]

Juraría que por vagcom se puede configurar que el mechero tenga corriente siempre o sólo con el contacto....



[kike]

Juraría que por vagcom se puede configurar que el mechero tenga corriente siempre o sólo con el contacto....

mmmmm...y como lo podemos averiguar??



[kike]

Hola kike, estoy muy interesado en este brico, sobre todo en el tema de dejarlo con corriente permanentemente!!
Por favor cuéntanos como solucionas el tema de la corriente, ya que necesito justamente eso..

saludos y gracias!!

basicamente recableando directamente de la caja de fusibles con un hilo a 12v despues de algun fusible. A ver si se puede conseguir a través de VAG para no tener que ñapearlo.

Saludos



[kike]

tenia pendiente de subir las fotos del montaje/desmontaje y aprovechando que le queria cambiar la alimentación....

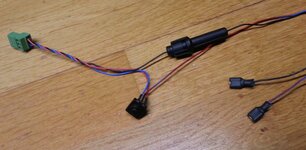

Lo primero es preparar un cablecillo al efecto.
En un extremos tendremos un pequeño conector del que sacaremos +12 de la bateria, +12 bajo llave y negativo. Por el medio lleva un portafusible con su correspondiente fusible y en el otro extremo lleva los faston para conectar al cargador
Vereis que tambien lleva un pequeño conmutador-pulsador. Es de 3 posiciones y nos va a poder permitir seleccionar la tension que le demos al cargador; o bien directos de la bateria (cable rojo) , o bien del contacto (cable azul) o apagado.



en el otro extremo de ese conector llevaremos los cables a la caja de fusibles y buscaremos donde insertar los adecuados.
bateria (cable rojo) ,
contacto (cable azul)
negro que no se ve a la masa del Tigu.


lo siguiente que nos queda es desmontar toda la parte central, que es realmente facil y no lleva mas de 5 minutos

Se saca el guardapolvos


se aflojan los dos únicos tornillos que lleva para sujetarlo y se tira de todo el conjunto hacia arriba





se le da una media vuelta para poder trabajar mejor y ya se puede acceder al cargador que ya habia colocado

lo único que queda es pasar el cable...


y conectar correctamente al cargador.

Una vez todo hecho, en mi caso particular he fijado el conmutador con un poco de cinta doblecara en un sitio discreto para poder accionarlo según me convenga:



y tema arreglado!!!

ya puedo seleccionar mediante el conmutador que tipo de tension le llega al conmutador:
+12V, +12 bajo llave o nada!

Saludos



[Moses]

Yo sería muy cuidadoso con el tema de la calidad de corriente que le llega a tu teléfono, podrías dañar su lógica si el cargador que usas es de muy mala calidad



[kike]

Yo sería muy cuidadoso con el tema de la calidad de corriente que le llega a tu teléfono, podrías dañar su lógica si el cargador que usas es de muy mala calidad

mi no entender muy bien ....puedes ampliar un poco mas el aviso???
gracias



[Moses]

¿Esa toma usb es para cargar tu equipo? Porque para multimedia no parece.



[kike]

si, es un simple cargador doble

Saludos
