    Buenos días,
    He abierto este hilo para poner aquí todo aquellos bricos y tuneos que le haga al coche, crear bricos ya repetidos no merece la pena, además en un foro tan amplio como este en el que algunas cosas de bricos se postean en otros hilos porque en ese momento vengan al caso o porque se estime conveniente hace muy difícil saber si estamos o no repitiendo algo.
    Como ayer hubo un compañero que me preguntaba como se cambiaban las lámparas interiores voy a empezar por ahí.

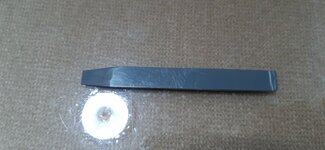

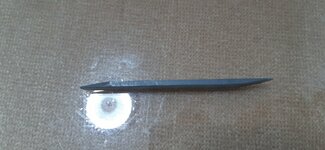

    La operación en si no lleva en total mas de 15-20 minutos, pondré fotos de las lamparas, compradas todas en los chinos:):):):) y la verdad funcionan muy bien. Las herramientas que he usado, nada del otro mundo, unas espátulas de plásticos o pvc que son de fácil fabricación:


    A molievolution le gusta esto.
  2. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro
    Comenzando con la lámpara del plafón del maletero. Este se desencaja de su sitio muy fácilmente, basta un destornillador pequeño o una espátula, haciendo palanca por el extremo mas interior del plafón
    Una vez desencajada la pestaña metálica sale con la mano:

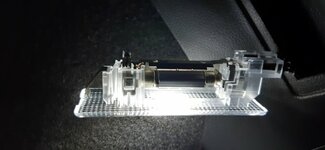

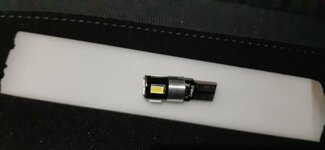

    La lampara es como la imagen de las mas grande tipo festoon creo que de 41 o mas mm de longitud.

    A chana y molievolution les gusta esto.
  3. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro
    La calidad de la imagen a veces puede que no sea demasiado buena pero con la luz que da la lámpara no sale la cosa tan nitida.
    Seguimos con el trasero del techo. Este tiene dos lámparas yo he colocado estas:
    El proceso de montaje es el siguiente, con la espatula pequeña se desmonta simplemente la tulipa, haciendo palanca:

    La palanca se hace de forma delicada y cada vez que sale una pestaña corremos la espátula un poco para saltar la siguiente, si tiramos del mismo lado acabamos por romper alguna.

    Las lámparas anteriores se quitan tirando de ellas y se encajan las nuevas y luego se coloca nuevamente la tulipa

    A chana y molievolution les gusta esto.
  4. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro

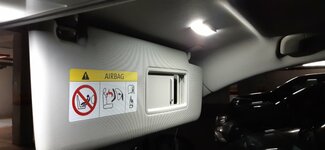

    seguimos con los plafones bajo los parasoles y delante de los espejos.

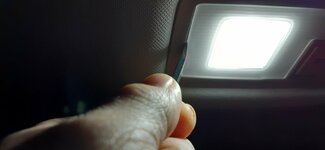

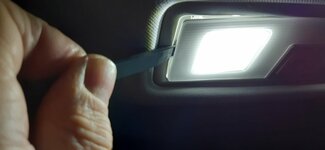

    Estos salen incluso con la mano haciendo ligeramente palanca con la uña en los extremos mas próximo a las puestas.

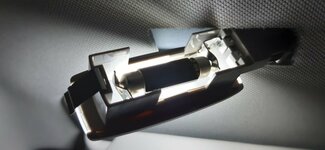

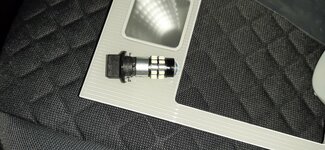

    Las lámparas son festoon de 36 mm creo recordar, algo mas pequeñas que las del maletero, en cualquier caso, se quita el plafón y la lampara antigua y se mide antes de comprar la led.

    A chana y molievolution les gusta esto.
  5. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro

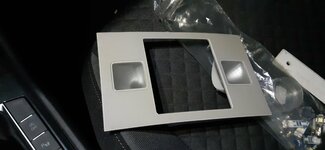

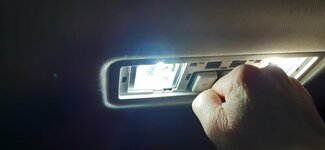

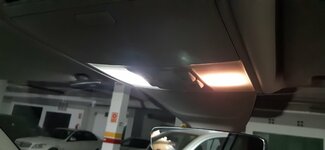

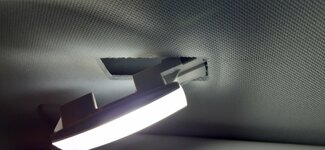

    seguimos con los plafones en el techo delanteros, en este caso hay que quitar la tulipa y luego todo el conjunto, se hace despacio efectuando palanca igual que en los traseros. Esta es una imagen de la diferencia entre ambos tipos de luces.

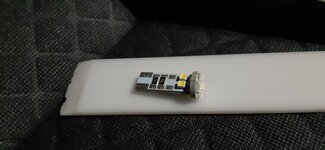

    Esta son las lámparas, incluso pueden ser las mismas que las traseras o al revés, aunque yo prefiero esta, las de atrás es que ya las tenía.
    Ahora se desmonta todo el conjunto, igualmente haciendo palanca:

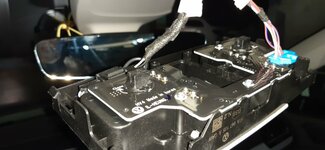

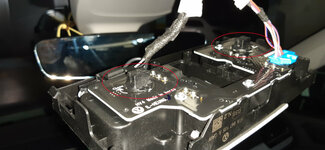

    Ahora se giran en sentido antireloj los dos portalámparas, se extraen, se cambia la lampara y se vuelven a colocar siguiendo el sentido reloj (indicación close).
    28 (bis).jpg
    Ahora se monta y luego la tulipa o ponemos la tulipa y luego colocamos todo el conjunto.

    A molievolution y jcaballero les gusta esto.
  6. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro
    Finalmente, terminamos con la guantera. similar al maletero aunque de lampara diferente. Esta puede ser la lampara o similar (puede ser de plaquita

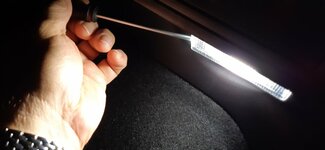

    Se desmonta igual que el plafón de maletero y las luces de cortesía de parasoles, haciendo palanca en el extremo, tal como se ve en la foto.
    En este caso una vez quitado el plafón la lampara está dentro de una caja de aluminio, se abren las pestañas de amarre un poco y luego con un destornillador o espatula pequeñita se separa la carcasa de aluminio de la tulipa y tiramos suavemente de ella.

  7. molievolution

    molievolution
    Moderador
    Miembro del equipo

    Ubicación:
    Caudete (Albacete)
    Motor MK1:
    2.0 TDI 110 CV
    Versión MK1:
    Cross
    Color MK1:
    Blanco Candy/Puro
    Se agradecen esos bricos, @mleonc aunque sigo pensando que ordenados según su tipo mejor que amontonados en un mismo hilo. ;)

    A juanviqt le gusta esto.
  8. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro
    Hombre tienes razón pero si creo uno de iluminación interior sería en el mismo, ¿no?

    A molievolution y AntonioSB les gusta esto.
  9. mleonc

    mleonc Tiguanero Activo

    Ubicación:
    Sevilla
    Motor MK2:
    1.5 TSI 130 CV
    Versión MK2:
    Advance
    Color MK2:
    Blanco Puro
    Buenas tardes,

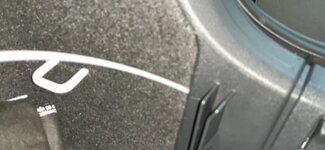

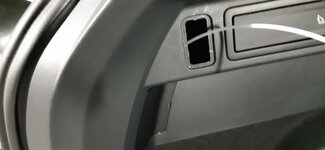

    finalmente ya he decidido como aumentar la iluminación del maletero sin colocar un segundo plafón en el lado opuesto, ahorrando el tener que perforar y demás. Simplemente he pasado un cable desde el plafón que trae el tiguan (del cual he tomado la corriente) hasta el extremo opuesto, sacando los cables por la rejilla que hay en el lateral izquierdo. en las siguiente fotos os describo el proceso.

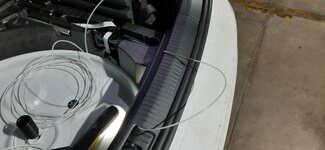

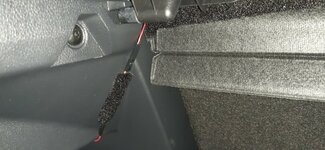

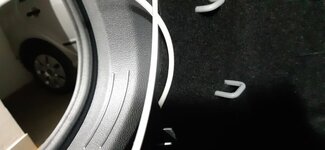

    pasamos el cable a todo lo largo bajo los plásticos de la carrocería, en la imagen muestro una guía de nylon que he usado para pasar el cable de un extremo a otro.

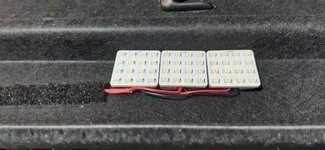

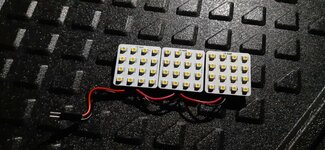

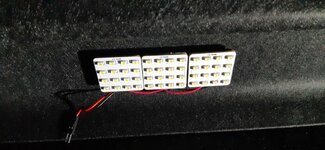

    como fuente de iluminación he utilizado tres placas de led a 12 V comprada en los chino y he conectado en paralelo.

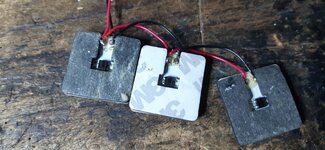

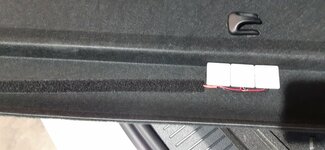

    De esta suerte quedan las tres placas, las cuales unimos entre ellas por detrás con un belcro negro adhesivo.
    Con la otra parte del belcro se une a la bandeja trasera por detrás, de esa forma se quita fácilmente por si hay que sustituir alguna de las plaquitas.

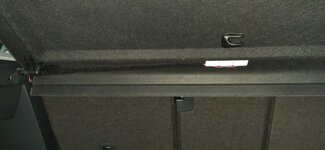

    El cable se disimula a lo largo de la bandeja por debajo con una tira de belcro negro, aunque se ve en la imagen una vez instalada la bandeja prácticamente no se nota.

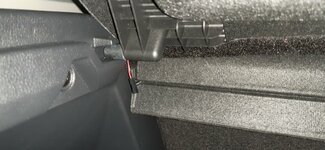

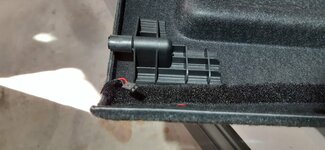

    En el extremo de la bisagra en el cable se coloca un conector terminal, al objeto de poder desconectar cuando se retire la bandeja.
    luego no hay mas que conectar ambas instalaciones con el conector dejando una holgura para que los cables no estén tirantes al abrir el portón y levantar la bandeja.

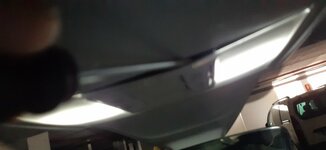

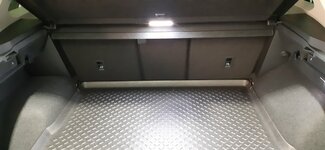

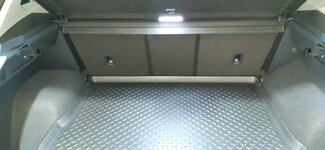

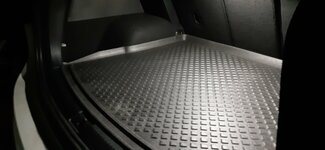

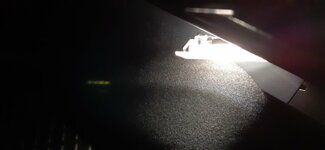

    El resultado de iluminación es espectacular como muestro en las siguientes imágenes,
    A lo mejor el asunto no queda tan fino pero el resultado es magnífico, la luz no queda tapada nunca por los objetos que se colocan en el maletero pues está arriba y protegida del contacto con estos por el nervio o pliegue de la bandeja que oculta el montaje perfectamente.
    Saludos
